现代农用地膜覆盖技术对保障粮食安全的作用不言而喻。然而，以聚乙烯（PE）为主体材料的传统地膜，因分子链稳定，在自然条件下极难被微生物降解。年复一年的使用，使土壤中累积的残膜碎片不断增多，不仅阻隔水分与养分的迁移，还逐步碎裂为微塑料颗粒，构成深层次的生态风险。要根治这一“白色污染”，从材料科学的角度看，思路是明确的：设计一种能在服役期内满足农艺要求、服役结束后能被环境同化的高分子材料。不过，要将这一思路落地为可量产、可推广的产品，面对的是一系列复杂的工程难题。
田间服役场景对高分子材料提出的要求
地膜在田间的真实服役环境，远非实验室稳态条件可比。覆膜阶段，机械牵引要求薄膜具备足够的抗张强度与断裂伸长率，不能因拉扯而产生裂纹或穿孔；整个覆盖期内，地膜需承受紫外线的持续辐照、昼夜温差变化、风雨侵蚀以及土壤微生物的持续攻击，而在此过程中，其物理屏障功能——增温、保墒——不可衰减过快。更关键的是，地膜的完整服役期必须与作物生长发育期精准耦合。以玉米、马铃薯、棉花为例，不同作物的覆盖周期从60天到180天不等。若地膜提前失效，增温保墒效果丧失，将直接导致减产；若降解滞后，残膜存留于土壤，则消解了使用降解地膜的初衷。
由此不难归纳出对材料体系的四重约束：一，足够高的初始力学强度与韧性；二，在自然光照和湿热条件下的足够耐受周期；三，服役期结束后能够被微生物快速分解；四，成本需控制在农业可接受的区间内。可以看到，单一类型的高分子很难同时满足所有要求。
为何选用多元共混体系：从PLA和PBAT的性能互补说起
如果仅考虑可降解性能，聚乳酸（PLA）是颇具吸引力的选择。它源于生物基原料，主链含有酯键，降解后生成CO₂和水。但纯PLA质地脆硬，断裂伸长率通常不足10%，远低于地膜铺膜作业所要求的柔韧标准。聚己二酸/对苯二甲酸丁二酯（PBAT）则恰好相反——作为一种脂肪族-芳香族无规共聚酯，它的分子链灵活性更高，表现出优异的延展性和柔韧性，其力学行为更接近低密度聚乙烯。然而，纯PBAT的拉伸强度偏低，且原材料成本显著高于传统PE，单独使用并不经济。

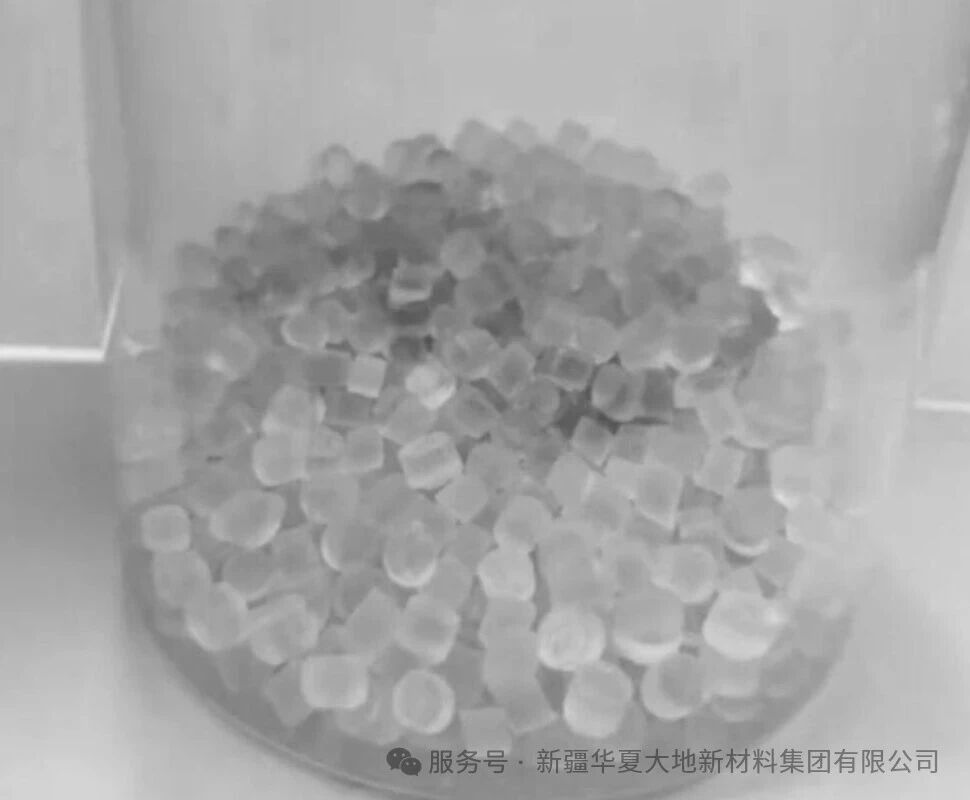

材料科学中的一个成熟方法论是“性能互补”——将两种或以上高分子进行熔融共混，以期获得单组分所不具备的综合性能。目前在地膜领域获得共识的主流配方体系是PBAT/PLA二元共混，并可进一步引入聚碳酸亚丙酯（PPC）等第三组分。在这一体系中，PLA作为硬段提供强度与模量，PBAT作为软段赋予韧性，PPC则兼具增韧与气体阻隔功能。三种组分各司其职，构成一个力学性能可调、加工窗口宽泛的复合基体。
共混后仍需改性：相容性与成本的双重挑战

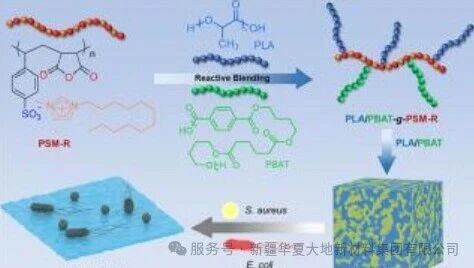

PBAT与PLA虽均为聚酯，但二者的热力学相容性并不理想，直接共混时往往出现相分离，分散相尺寸较大，导致力学性能的提升远低于预期。此外，即使共混优化了性能天花板，成本问题依然突出——相较于每亩数十元的PE地膜，PBAT基降解膜的生产成本长期居高不下，构成推广过程中的最大阻碍之一。
另一个必须正视的变量是降解周期的可控性。现有研究表明，PBAT地膜在前4周的力学性能损失最为显著，其抗张强度可下降近60%。这意味着，若不加调控，地膜有可能在作物生长的关键需水需肥期提前破损。理想的降解地膜应当具备“诱导期长、降解期快”的特征——在覆盖前期保持结构完整性，在作物生长后期及翻耕入土后加速分解。要实现这一精准的时间窗口控制，仅仅依靠基体树脂的化学结构是不够的，必须引入额外的改性手段。
秸秆与淀粉：来自田间的改性答案
利用农业副产物的秸秆基生物质改性

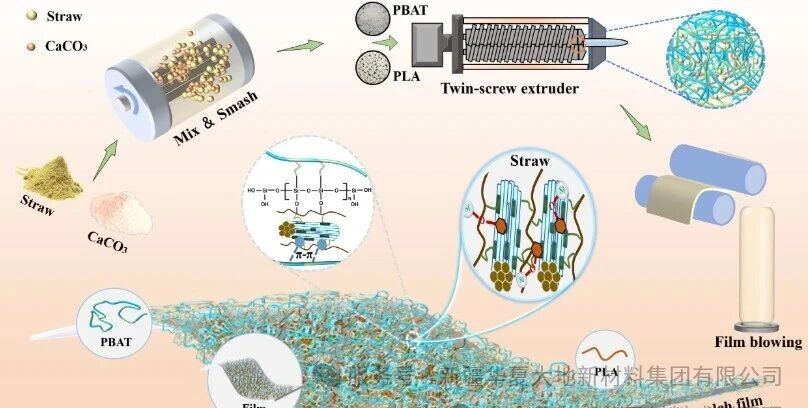

秸秆的化学组成以纤维素、半纤维素和木质素为主，是一种储量巨大且成本低廉的天然高分子资源。其改性的原理在于，通过特定的界面增容技术和粒径调控，将秸秆微粉均匀分散于PBAT/PLA基体中，使其同时扮演增强填料和成核剂的双重角色。进一步地，从秸秆中提取的木质素可被转化为植物基塑化剂，部分替代传统化工产品。这一策略的价值是双重的：既显著降低了原材料成本——有研究报道降幅可达40%——又通过引入天然组分为微生物降解提供了更易攻击的位点。通过调节秸秆粉的添加比例，还可以在一定范围内调控地膜的降解周期，以适应40到180天不等的不同作物需求。
淀粉与纳米粒子协同改性
热塑性淀粉（TPS）是另一种被广泛研究的低成本天然填料。将TPS引入PBAT/PLA体系，不仅能降低原料成本，还能利用其亲水性加速水解过程，调节降解速率。但单纯的TPS加入会加剧体系的相分离倾向，损害力学连续性。为此，研究者进一步引入层状硅酸盐（如膨润土）或二氧化硅纳米粒子。这些纳米填料能够在加工过程中通过剪切作用促进PLA分散相的细化，改善界面结合，同时凭借其阻隔效应和紫外屏蔽功能，提升薄膜的耐候性。协同改性的思路在于：天然大分子解决成本与降解调控问题，纳米粒子解决相容性与服役稳定性问题，二者形成功能搭配。
田间数据给出的回应
实验室的评价数据终归要接受田间的检验，而近年来的多点田间试验已经提供了正面反馈。华中农业大学团队开发的秸秆基全生物降解地膜，在湖北、云南、四川、新疆、江苏等多地进行了水稻、玉米、烟草、棉花等作物的百亩级示范。结果证实：该地膜的铺膜作业性能与PE地膜无异，在作物关键生长期内保持完整覆盖，收获后适时降解；与传统PE地膜相比，相关试验田块的产量无明显差异，部分地块甚至略有增产。
在内蒙古阴山北麓——这是一个高寒、干旱、风沙较大的代表性旱作区——科研人员对PBAT/PLA全生物降解地膜进行了马铃薯覆盖栽培试验。结果表明，在出苗期和幼苗期，降解地膜覆盖下土壤的温度和含水率与常规PE地膜处于同一水平，完全满足马铃薯生长前期的需求。至收获期时，地膜已进入自然破碎阶段。从产量来看，降解膜处理与传统PE膜处理之间无显著差异，其中部分处理甚至实现小幅增产。后续的填埋跟踪试验表明，经过365天后，降解地膜近乎完全分解。
结语
全生物降解农用地膜并非“完美的解决方案”，其当前仍需面对的挑战包括：残膜翻耕入土后的实际矿化速率与降解彻底性仍需在更长的时间尺度上加以追踪；不同气候区、不同土壤类型对降解行为的调节机制尚不完全清晰；产品成本虽有明显下降，但与传统PE地膜相比仍存在差距，需要政策端与市场端的协同推动。不过，从材料科学的演进脉络来看，从单一的不可降解高分子，到多元共混与天然高分子改性相结合的复合体系，一条逻辑清晰的技术路径已经形成。当越来越多的田间数据印证着实验室的设计预期，有理由相信，这块可降解的“外衣”离广袤农田的距离，正在逐步缩短。
参考文献
[1] 曲萍,郭宝华,王海波,等.PBAT全生物降解地膜在玉米田中的降解特性[J].农业工程学报,2017,33(17):194-199.
[2] 陈晨,汪洋,汪香君,等.PLA/PBAT可降解地膜的制备技术和研究应用进展[J].塑料科技,2024,52(04):137-142.
[3] 邓金花,王杰,胡媛,等.不同材质地膜覆盖在越冬番茄生产上的应用效果研究[J].现代农业科技,2023,(09):68-71+74.
[4] 葛梦婕,王立华,江珊,等.不同类型全生物降解膜填埋试验[J].中国农技推广,2023,39(06):82-84+94.
[5] 金安妮,齐娅荣,余奋霞,等.全生物降解地膜降解机制研究进展[J].安徽农业科学,2024,52(18):19-24.
[6] 罗峻,胡剑灿,王波.全生物降解地膜人工老化测试方法研究[J].塑料工业,2022,50(12):99-102.
[7] 张鹏.全生物降解地膜研究进展及应用现状[J].农业开发与装备,2024,(11):151-153.
[8] 韦昶,吕明福,郭鹏,等.生物降解地膜制备及其应用研究进展[J].塑料科技,2023,51(06):112-117.
[9] 艾福轲,雍宬,张洋,等.生物降解农用地膜发展现状及其环境影响和经济效益的综述[J].江苏农业科学,2023,51(01):8-15.
[10] 缪应菊,向思雨,韦应芬,等.天然高分子基可降解农用地膜的研究现状[J].中国塑料,2023,37(06):99-106.
