传统聚乙烯（PE）农用地膜带来的土壤白色污染、残膜累积问题已成为制约农业可持续发展的关键瓶颈。生物可降解农用地膜作为绿色替代方案，以 “使用期功能达标、收获后完全降解” 为核心目标，既能满足保墒、增温、除草的农业生产需求，又能实现无残膜、无微塑料残留的环境友好效果，同时助力农业领域 “碳中和” 战略落地。本文围绕生物可降解农用地膜的高分子材料要求、选材逻辑、改性必要性、改性方法、应用案例及目标达成效果展开系统阐述，结合行业标准与田间实践明确其技术可行性与应用价值。
材料核心性能要求
生物可降解地膜需兼顾田间使用功能性与环境友好性，单一高分子材料难以满足全部严苛指标，核心性能要求分为 6 大类，且均有明确量化标准：
1.力学性能
铺设与作物生长期需耐受机械张力、风力与作物生长应力，初始拉伸强度≥12 MPa，断裂伸长率≥200%；强度过低易破损，韧性过高则延缓降解。
2.可控降解性
地膜核心特性，需在田间温湿度下60~180 天内实现 90% 以上质量损失，分子量降至 10 kDa 以下；降解产物无毒、维持土壤 pH 中性，无微塑料残留；降解速率由聚合物化学结构、结晶度及土壤温湿度、微生物活性决定。
3.光学性能
400~700 nm 可见光波段透光率≥85%，保障作物光合作用，同时阻挡杂草生长所需光线。
4.水蒸气透过率（WVTR）
需控制在300~800 g·m⁻²·day⁻¹，平衡土壤保墒与根系呼吸，过低易导致土壤过湿，过高则保墒失效。
5.加工适应性
适配吹膜成型工艺，熔体流动速率（MFR，190℃/2.16 kg）控制在 2~8 g/10 min，保障规模化生产。
6.环境友好性
降解产物无生态毒性，生产原料优先选用生物基资源，降低全生命周期碳足迹。
主流候选生物可降解高分子材料特性
图 1 生物基、石油基与可降解 / 不可降解塑料分类体系
目前农用可降解地膜的核心基材为聚乳酸（PLA）、聚己二酸 / 对苯二甲酸丁二醇酯（PBAT）、聚羟基脂肪酸酯（PHA），三者性能互补但均存在缺陷，无法单独满足地膜要求：
聚乳酸（PLA）
原料：玉米、甘蔗等生物基资源，可堆肥、完全降解为 CO₂和水；
优势：力学强度高、模量高，生物基属性环保；
缺陷：脆性大（缺口冲击强度＜3 kJ/m²）、常温土壤几乎不降解（降解周期＞240 天）、熔体强度低难吹膜；
适配性：需改性后才能用作地膜基材。
聚己二酸 / 对苯二甲酸二甲酯
原料：石油基合成聚酯，土壤中可被微生物降解；
优势：柔韧性好、吹膜加工性能优异；
缺陷：力学强度不达标、24 周土壤矿化率仅 40%（易留微塑料）、透水透气性差；
适配性：需共混改性提升强度与降解彻底性，是目前地膜最核心的韧性组分。
聚羟基脂肪酸酯（PHA）
原料：微生物合成生物聚酯，生物相容性优异；
优势：自然环境可完全降解，力学与降解性能均衡；
缺陷：生产成本高、热稳定性差、加工窗口窄，难以大规模产业化；
适配性：仅用于高端改性配方，暂未成为主流基材。
图 2 欧洲农用可降解聚合物占比与核心聚合物降解性能
改性必要性与具体改性技术
单一高分子材料无法同时满足力学、降解、加工三大核心要求，必须通过改性实现性能互补，目前行业主流改性技术分为 4 类，其中共混改性为产业化首选：
图 3 主要合成可降解聚合物力学性能箱线图
共混改性
将两种及以上聚合物物理 / 反应性共混，实现性能互补，是工业量产的核心技术。
PLA/PBAT 反应性共混
利用 PBAT 弥补 PLA 脆性，PLA 提升 PBAT 强度；添加过氧化二异丙苯（DCP，0.5~1.5 wt%） 作为反应性增容剂，促进两相原位接枝，断裂伸长率从 20% 提升至 450%，降解周期精准控制在 90~120 天。
天然填料共混
添加 1~3 wt% 淀粉、纳米纤维素等天然填料，降低成本、加速降解；需对填料进行硅烷化处理，避免团聚。
增塑改性
针对 PLA 脆性问题，添加生物基增塑剂（植物油衍生物、PEDALIUM MUREX 植物基增塑剂），降低 PLA 玻璃化转变温度，提升柔韧性与加工性，需严控增塑剂迁移风险。
纳米复合材料改性
添加碳酸钙、二氧化硅、木质素、蒙脱土等纳米填料，提升地膜力学、热稳定、抗菌及抗紫外性能；例如 20 wt% 碱木质素改性 PBAT，可同步提升力学性能与抗菌性。
表面改性与功能化
1. 接枝亲水基团加速水解降解；
2. 嵌入除草剂（MCPA）实现缓释除草功能；
3. 层层组装涂层赋予阻燃、抗老化功能。
环境与农艺综合影响
1. 环境友好性：可降解地膜会短暂产生微生物塑料（MBPs），但最终会完全矿化为 CO₂和水，无永久残留，区别于 PE 微塑料的长期污染；
2. 土壤影响：长期使用可提升土壤总氮、有效磷钾含量，改善土壤微生物活性，不破坏土壤理化性质；
3. 农艺效果：相较于裸地，可降解地膜增产 8~30%，保墒率提升 20~40%，除草效果达 85% 以上；相较于 PE 地膜，农艺效果持平，且节省残膜回收人工成本。

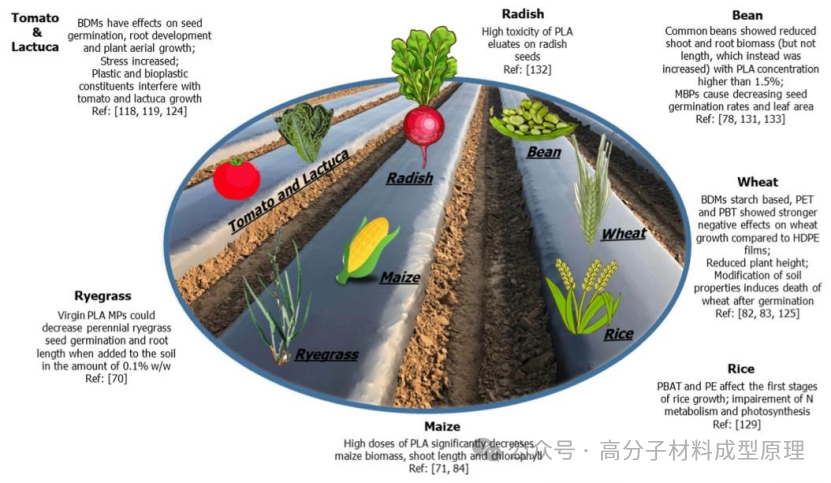

图 4 生物可降解地膜对植物生长与萌发的影响汇总
总结
生物可降解农用地膜的高分子材料需满足力学、降解、光学、透湿、加工、环保六大核心要求，PLA/PBAT 共混体系是目前最适配的基材组合，单一材料无法直接应用，反应性共混改性是实现性能达标的核心技术。通过产业化改性与配方优化，地膜可完全实现 “使用期功能达标、收获后完全降解” 的预期目标，已在国内外实现规模化应用；未来需聚焦低成本改性、气候自适应配方、功能化升级三大方向，进一步推动其替代传统 PE 地膜的产业化进程。
参考文献
[1] Madin, M., Nelson, K., Fatema, K., Schoengold, K., Dalal, A., Onyekwelu, I., Rayan, R., & Norouzi, S. S. (2024). Synthesis of current evidence on factors influencing the suitability of synthetic biodegradable mulches for agricultural applications: A systematic review. Journal of Agriculture and Food Research, 16, 101095.
[2] Campanale, C., Galafassi, S., Di Pippo, F., Pojar, I., Massarelli, C., & Uricchio, V. F. (2024). A critical review of biodegradable plastic mulch films in agriculture: Definitions, scientific background and potential impacts. TrAC Trends in Analytical Chemistry, 170, 117391.
[3] Akhir, M. A. M., & Mustapha, M. (2022). Formulation of Biodegradable Plastic Mulch Film for Agriculture Crop Protection: A Review. Polymer Reviews, 62(4), 890–918.
