讨论丨聚乳酸国标删除挥发性物质、新增丙交酯指标，是“升级”还是“添堵”？

做聚乳酸生产、加工、改性的企业对于聚乳酸国家标准GB/T 29284应该很熟悉了，GB/T 29284-2024正式实施后，直接删掉了旧版2012里的挥发性物质含量项目，取而代之新增丙交酯含量≤0.5% 作为控制指标。

这次指标修订，到底是行业规范化升级，还是给中小企业增加检测负担？

挥发性物质 ≠ 丙交酯含量，二者完全不能替代

1. 旧版：挥发性物质含量（烘箱失重法）

定义：规定温度下烘干样品，所有受热挥发组分的总质量占比，是总挥发物合集，不区分物质种类。

包含三类组分：

检测方式：真空烘箱/快速水分仪恒重称重，物理失重法，设备成本低、操作零门槛，无需专业化验人员。

局限：只能看总量，无法定位真正影响PLA加工性能的核心杂质。

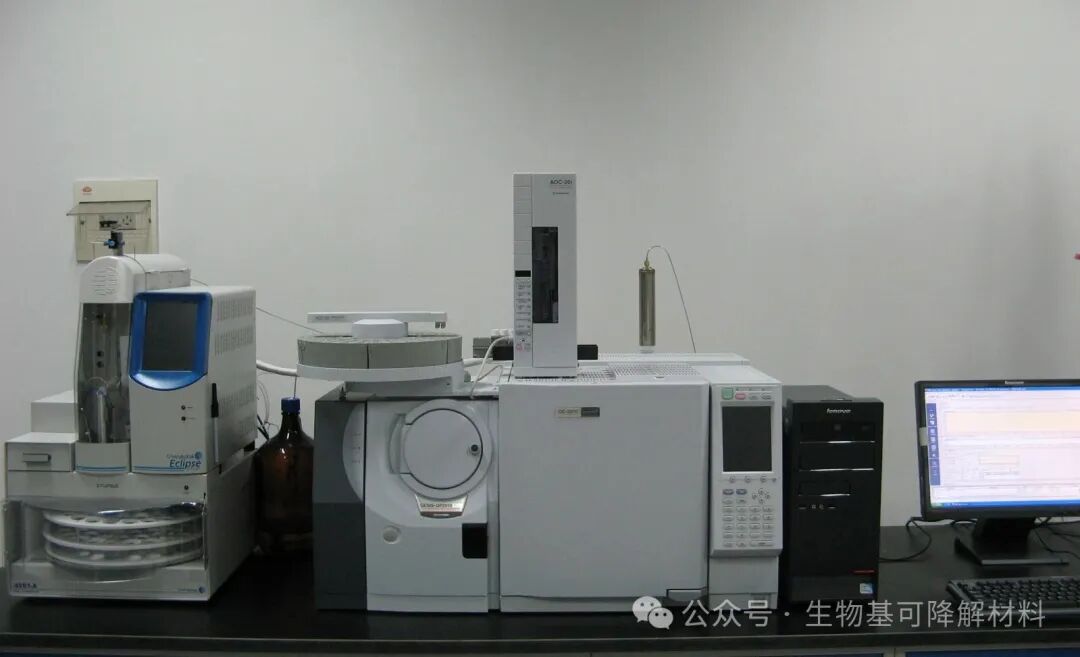

2. 新版：丙交酯含量（气相色谱GC法定量）

定义：仅定量PLA合成关键中间体——环状二聚体丙交酯的残留量，只针对单一物质精准定量。

检测方式：有机溶剂溶解样品，气相色谱分离外标法定值，化学特异性检测，精准区分丙交酯与其他小分子挥发物。

局限：仅管控丙交酯，对助剂、乳酸低聚物等其他挥发小分子无约束。

两类原料实测矛盾，直观体现指标差异

场景1：一步法乳酸直接缩聚PLA

工艺不经过丙交酯合成环节，丙交酯含量极低，完全满足≤0.5%国标要求；

但体系存在大量乳酸、短链低聚物，烘箱测试挥发性物质含量远超0.5%。

按新标准判定合格，按旧标准挥发物指标判定不合格，两套标准判定结果完全相反。

场景2：两步法丙交酯开环PLA，复配小分子助剂

纯切片丙交酯控制在0.3%以内，达标；

改性添加低分子抗氧剂、滑剂后，高温烘箱挥发总重量上升，总挥发物超标，但丙交酯指标依旧合格。

场景3：普通两步法纯PLA切片

无额外助剂，挥发物几乎全部来自丙交酯，此时挥发物数值≈丙交酯含量，新旧指标判定结果一致。
